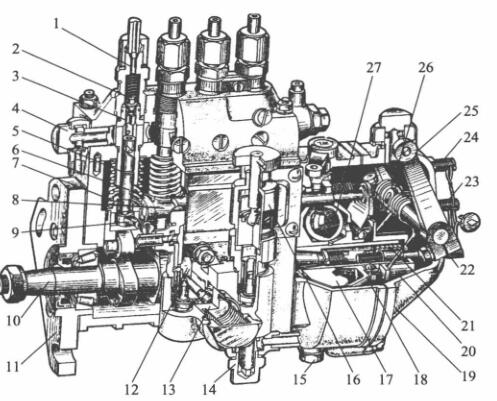

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

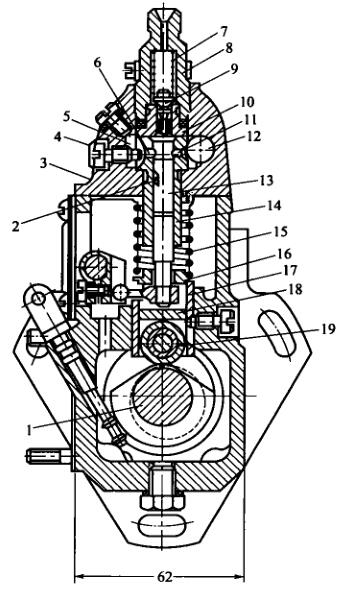

   I号喷油泵的分泵构造图

1-高压力液压管接线头; 2-有油阀; 3-有油阀球; 4,14-进油螺栓; 5-套简; 6-齿轮泵泵; 7-齿轮泵泵大压缩螺旋弹簧; 8-油门拉杠;  9-调理臂; 10-气缸轴; 11-统一接盘; 12-石油管道泵轴力轮; 13-石油管道泵; 15-放油螺塞; 16-手油阀;  17-能够盘; 18-从动盘; 19-罩壳; 20-滑套; 21-较正大压缩螺旋弹簧; 22-用油量调控螺栓; 23-怠速急停开关器螺栓; 24-迅速急停开关器螺栓; 25-控速手柄; 26-控速大压缩螺旋弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体屏幕总成的最主要功效是切实保障液压油泵准备经常的精确性性，面对多缸发动机机来看，还需要切实保障各缸液压油泵经常的统一性。起切实保障用的内脏器官是滑轮下端到进行调节垫铁上平面定制的高宽比H。当喷液压油泵凸轮轴轴齿圈与曲轴齿圈相地理位置需时，H越大，轴向柱塞泵开启进油孔的经常越早，，，液压油泵准备经常也越早，，。从一逐渐已经就，H越小，液压油泵准备经常越延长。那么要通过定制和检验定下合理的滑轮体工作的高宽比H，以切实保障液压油泵准备经常的精确性性。

1-凸轮轴轴; 2-注塞泵泵斜槽; 3-泵盖; 4-准确定位螺栓; 5-回油道; 6-回油孔; 7-油多阀弹黄; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-注塞泵泵; 14-注塞泵泵套简;  15一注塞泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-垫件; 19-滑动

  针对于多缸机，各分泵的H值应相同。调正保护层保护层垫块在喷液压油泵出厂的时均已调好，不宜直接互相交换。保护层保护层垫块是用耐磨涂层材质合成齐头并进行热办理以增加硬性，如此操作中很容易有损坏情况。如长时光操作后有损坏情况较多，可换面操作。

  喷汽液压汽油泵泵体分上2个分，喷汽液压汽油泵上体用在装有液压泵偶件及有油阀偶件，下身用在装有轴承轴、滑动体和输汽液压汽油泵等。泵体前侧东部开了检视窗孔，以便于观察和修改汽油泵量。中下部有检视汽车机油面的检视孔。喷汽液压汽油泵上体含有一条什么油道，与各液压泵套筒很多的方形油槽相接。方形油槽则与液压泵套筒上的进、回油孔相接。由输汽液压汽油泵供来的压差大油按照进进气软管线管接头开始油道中。油道中的汽油学习压力由装在回进气软管线管接头内的回油阀有效控制，一规范要求提高在5～10kPa标准内。汽压机过低，在液压泵下降时，汽油没能急剧按照进油孔开始液压泵上方油腔。当容量不能而使汽压机提高时，剩下的汽油会顶开回油阀流进汽油细滤器中。
